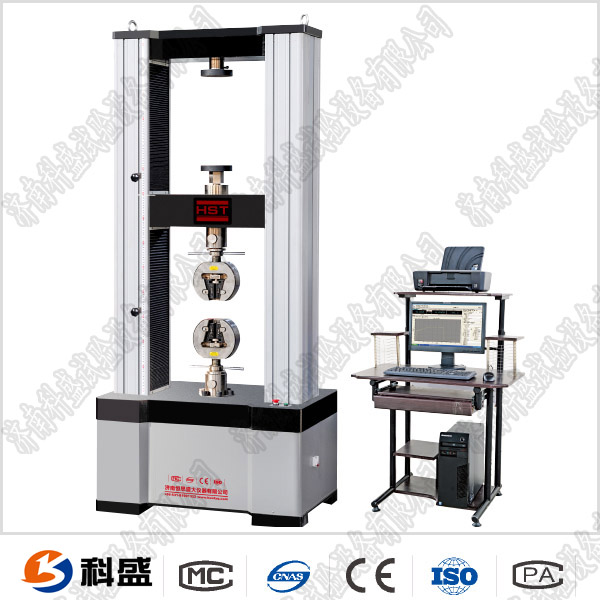

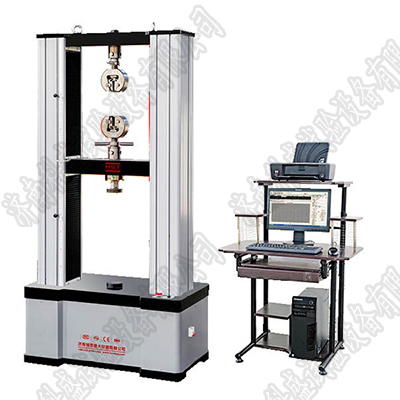

微機控制絕緣子拉伸試驗機：可用于各種金屬材料、鋼索等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

1.主機結構簡介（參見附圖1）：

試驗機采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、應用液壓萬能試驗機送回油閥控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線，適用于吊裝帶、牽引帶、電纜、鋼絲繩等試件的拉伸試驗。

1.1主機部分：

主機部分主要由結構框架、油缸座、油缸活塞、固定橫梁、活動橫梁、負荷傳感器等部件組成。油缸座、型材焊接框架和移動橫梁形成受力框架，單出桿雙作用低摩擦活塞缸在高壓油的作用下產生300kN的試驗力。固定橫梁和活動橫梁上根據不同的試樣裝有不同的拉伸試驗夾具。

本部分是試驗進行的執行部件。試樣的兩端分別裝在固定橫梁和活動橫梁上的拉伸試驗夾具內，然后由拉力油缸帶動活動橫梁對試樣施加試驗力。根據不同種類的試樣手動調整移動和固定橫梁來調整試驗空間。手動控制加荷速度直至試驗結束。

2.油源部分：

液壓泵站F4100：電機泵組配置串聯雙彈性支撐進一步減少泵站噪音。泵站配置高壓齒輪泵。具有低噪音、無脈動、長壽命等卓越性能。由溢流閥、濾油器、換向閥、中外合資公司的液壓管件和高壓膠管；國產溫州黎明（引進德國賀德克技術）液位控制計；具有油溫、液位、濾油器堵塞報警或停車功能。

3.控制、測量、顯示系統：

3. 1采用液壓萬能試驗機送回油閥控制試驗力的加載，微機顯示實驗數據和曲線，試驗操作方便；

3. 2 負荷傳感器測量試驗力；

3.4 設備的安全性：

3.4.1當活塞位移達到上極限位置時，行程保護，油泵電機停機；

3.4.2試件破斷時有安全防護網保護試驗人員的安全。
