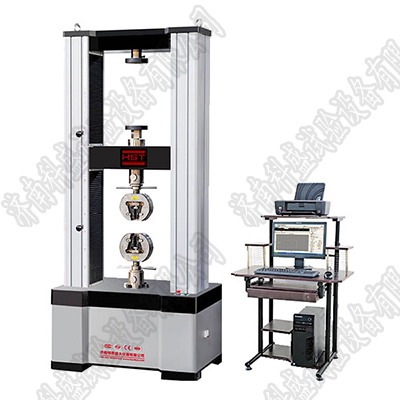

WDW-A系列微機控制電子萬能試驗機（落地式）可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB/ISO/ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率 、非比例強度、彈性模量等參數。

WDW-A系列微機控制電子萬能試驗機（落地式）采用雙空間落地式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。附具標準配置楔形拉伸附具、壓縮附具、彎曲附具各一套測試平臺 采用品牌計算機作為硬件平臺，利用計算機PCI（采用即插即用PNP技術）插槽與試驗機采集控制系統直接連接告訴、準確、實時采集處理數據，測控軟件以WINDOWS操作系統作為平臺，界面溫和、直觀、層次分明、操作簡單。測控軟件能夠滿足不同材料的試驗測試。可根據相關國際標準、國家標準或行業標準測試各種材料的物理性能力學試驗，可輸出用戶理想的報告。試驗力測量 負荷測量：采用0.02%FS高穩定性、高精度的進口輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現了試驗力寬范圍的測量。試樣變形測量：采用24位A/D轉換單片機采集系統，經計算機數據處理，實現試樣的變形測量。位移測量：采用2000P/R高精度進口光電編碼器與精密絲杠同軸旋轉，同時通過數字電路倍頻整形后實現上下夾頭相對位移的測量。試驗力控制系統 電子萬能試驗機價格上因采用進口全數字交流伺服控制器略貴，控制高性能的交流伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動。具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低傳動平穩等優點。操作便利在外置主機控制器上具體6個按鍵分別為快上、快下、慢上、慢下、開始、清零。保護裝置 根據不同的試驗位置，可調節限位開關的位置，有效地防止夾具對撞。具有過載、過流、漏電等保護功能。

WDW-A微機控制電子萬能試驗機(落地式)技術參數

產品名稱WDW-A系列微機控制電子萬能試驗機（落地式）

產品型號WDW-50AWDW-100AWDW-200AWDW-300AWDW-600A

結構形式雙空間落地式結構試驗力（KN）50100200300600

試驗力級別0.5級

試驗力測量范圍0.2%--100%FS

試驗力示值相對誤差≤示值的±0.5%

力分辨率1/500000

變形測量裝置電子式引申計變形

示值相對誤差≤示值的±0.5%

位移測量裝置光電編碼器位移

示值相對誤差≤示值的±0.5%

位移分辨率0.001

位移速率調節范圍（mm/min）0.05-500無極調速0.05-200無極調速控制方式三閉環控制和編程控制安全保護裝置機械限位保護和軟件過載保護有效拉伸空間650

有效壓縮空間600

有效試驗寬度580600

楔形夾具夾持方式手動加緊/液壓自動加緊（選配）

彎曲附具三點式彎曲附具壓縮附具壓盤直徑φ120或定制試驗機外罩鋁合金外罩

主機外形尺寸945×645×21861010×750×22251100×770×26851100×770×26851200×800×2885

主機電源0.75KW/AC220V±10%1.5KW/AC380V±10%3KW/AC380V±10%5KW/AC380V±10%

主機重量（KG）7001100148015601980
